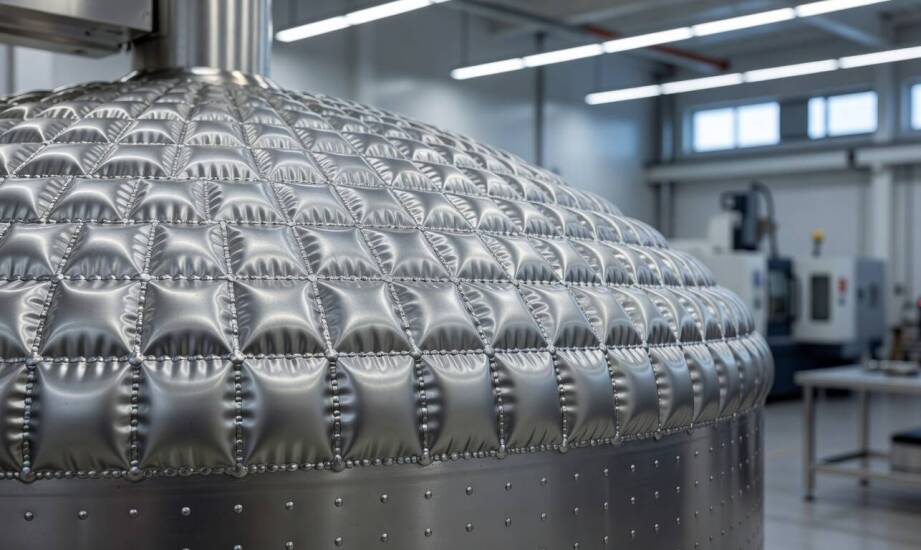

Dlaczego spawanie laserowe i nadmuchiwanie decydują o pracy płaszcza typu Pillow Plate

Dwie cienkie blachy ze stali nierdzewnej, połączone precyzyjnym wzorem laserowym, tworzą kontrolowaną przestrzeń wymiany ciepła. Taka konstrukcja zastępuje zwykłą, pasywną osłonę zbiornika, przekształcając ją w aktywny element procesu technologicznego. Instalacja aktywnych osłon ułatwia precyzyjną regulację temperatury czynników roboczych w wymagających środowiskach przemysłowych. Technologia opiera się na specyficznej metodzie łączenia i formowania materiału, która determinuje późniejszą efektywność całej aparatury. Wymiana termiczna wewnątrz takich układów często przewyższa wydajnością tradycyjne wężownice. Dzieje się tak, ponieważ cała powierzchnia płaszcza bierze czynny udział w przekazywaniu energii. Zrozumienie mechaniki powstawania tych paneli pozwala inżynierom sprawniej projektować nowoczesne reaktory.

Spawanie laserowe i hydroformowanie struktury

Laserowe spoiny punktowe lub okrężne precyzyjnie wyznaczają architekturę wewnętrznych komór układu. Wzór spawalniczy bezpośrednio narzuca kierunek i pożądany poziom turbulencji przepływu czynnika grzewczego lub chłodzącego. Dodatkowe szwy przegrodowe umożliwiają celowe ukierunkowanie strumienia cieczy i eliminują ryzyko powstawania martwych stref wymiany ciepła. Medium robocze nie omija trudniej dostępnych fragmentów instalacji, lecz równomiernie omywa całą dostępną powierzchnię kontaktową. Zagęszczenie punktów łączenia wpływa także na prędkość przepływu, co oddaje w ręce projektantów ścisłą kontrolę nad dynamiką nagrzewania lub chłodzenia wsadu.

Po trwałym zgrzaniu arkuszy następuje etap hydraulicznego nadmuchiwania układu wodą pod wysokim ciśnieniem. Działanie siły hydrostatycznej wywołuje plastyczne odkształcenie zewnętrznej warstwy stali i buduje charakterystyczną, falistą strukturę kanałów. Powstałe w ten sposób trójwymiarowe poduszki zwiększają sztywność całej konstrukcji oraz gwarantują równomierny docisk do profilu ściany podtrzymującej. Realizacja tego etapu wymaga ścisłego rygoru tłoczenia na pompach hydrostatycznych, aby nie uszkodzić spoin przy jednoczesnym uzyskaniu optymalnej objętości wewnętrznej. Stabilność całego procesu bezpośrednio rzutuje na długoterminowe bezpieczeństwo ciśnieniowe urządzenia.

Dobór materiałów i rola w nowoczesnym przemyśle

Grubość użytych arkuszy, pracująca najczęściej w przedziale od 0,6 do 3 milimetrów dla wersji dwustronnie tłoczonych, wyznacza graniczne wartości ciśnienia roboczego. W skrajnych przypadkach wytrzymałość mechaniczna tak skonstruowanego układu swobodnie przekracza 80 barów przy zachowaniu wysokiej odporności na zmęczenie materiału. Zaawansowane instalacje przemysłowe wykorzystują płaszcze grzewczo chłodzące do rygorystycznej stabilizacji procesów termicznych w zbiornikach buforowych i potężnych mieszalnikach. Rozwiązanie to mocno wspiera operacje prowadzone w sektorze chemicznym, farmaceutycznym oraz spożywczym, gdzie inżynierowie muszą kontrolować precyzyjne reżimy pasteryzacji czy wieloetapowej fermentacji.

Substancje o wyjątkowo wysokiej lepkości lub produkty kategorycznie wrażliwe na kontaminację wymagają wdrożenia wariantów jednostronnie tłoczonych. Całkowicie gładka, nieodkształcona strona arkusza bezpośrednio przylega wtedy do przetwarzanej masy. Tak skonstruowana geometria ułatwia prowadzenie automatycznych cykli mycia w systemie CIP i drastycznie obniża ryzyko osadzania się niebezpiecznych resztek biologicznych. Produkcja paneli w nowoczesnym parku maszynowym BTH Import Stal utrzymuje tolerancje wymiarowe na poziomie 0,1 milimetra, co mocno usprawnia ich późniejszą integrację z cylindrycznym korpusem reaktora. Przetwórstwo wysokogatunkowej stali w takich reżimach gwarantuje, że metal nie utraci swoich właściwości antykorozyjnych podczas eksploatacji.

Technologia poduszkowa skutecznie wypiera tradycyjne, naspawywane półrury oraz klasyczne podwójne ściany tam, gdzie zakłady muszą zmaksymalizować strefę wymiany energii przy jednoczesnej redukcji wagi aparatury. Gęsta siatka wewnętrznych strumieni wymusza wysoki współczynnik przenikania ciepła, skracając czas trwania cykli produkcyjnych. Brak ostrych zagięć wewnątrz płyt tworzy środowisko nieprzyjazne dla odkładania się kamienia kotłowego czy twardych zanieczyszczeń. Ostateczna sprawność całego obiegu cieplnego wynika wprost z dopasowania matrycy laserowej do specyfiki pompowanej cieczy. Prawidłowo uformowana siatka kanałów gwarantuje wysoce przewidywalny transfer mocy, obcinając do minimum przestoje serwisowe linii.
