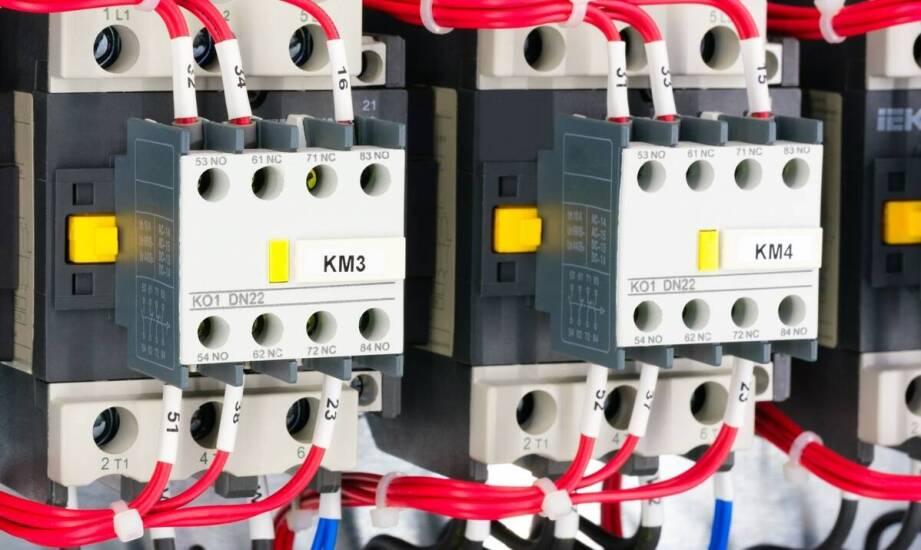

Jak stycznik modułowy uruchamia obwód i kiedy ma sens w domu

W domowej rozdzielnicy elektrycznej naciskasz przycisk na ścianie, a w oddali słychać ciche kliknięcie. Ten dźwięk oznacza, że stycznik modułowy właśnie włączył oświetlenie w garażu, uruchomił pompę głębinową albo załączył zasilanie układu grzewczego. Sam łącznik naścienny przesłał w tym układzie jedynie bardzo słaby sygnał impulsowy. Niewielkie napięcie podane na cewkę sterującą w zupełności wystarcza, by bezpiecznie uruchomić znacznie większe obciążenie. Zdejmuje to obowiązek prowadzenia grubych kabli siłowych przez całe mieszkanie i skutecznie odciąża delikatne styki domowych przełączników.

Mechanizm działania stycznika modułowego

Podanie napięcia na cewkę aparatu wytwarza silne pole magnetyczne elektromagnesu, które natychmiast przyciąga ruchomy rdzeń i zamyka styki główne. Właśnie w tym ułamku sekundy słychać charakterystyczne mechaniczne kliknięcie. Cały mechanizm fizycznie łączy obwód obciążenia, pozwalając na przepływ energii do docelowego urządzenia. Równolegle z głównym mechanizmem mogą zadziałać dodatkowe styki pomocnicze, które na przykład sygnalizują stan pracy układu lub prewencyjnie blokują inne maszyny. Gdy zasilanie cewki znika, wbudowana sprężyna błyskawicznie cofa rdzeń, otwierając układ i całkowicie przerywając dopływ prądu do odbiornika.

Klienci odwiedzający sklep elektryczny BATORY II bardzo często szukają niezawodnego sposobu na oddzielenie obwodu sterującego od właściwego zasilania urządzenia. Stycznik doskonale odpowiada na tę potrzebę, ponieważ pozwala na wygodne i bezpieczne sterowanie z poziomu zwykłego przycisku, domowego termostatu czy zaawansowanej automatyki budynkowej. Niewielki czujnik podaje sygnał kierowany wyłącznie na cewkę aparatu. Dzięki temu główny obwód prądowy zamyka się zdalnie wewnątrz samej szafki rozdzielczej, co znacząco upraszcza architekturę całej domowej instalacji.

Praktyczne zastosowanie i poprawne planowanie obwodu

Modułowa aparatura łączeniowa świetnie sprawdza się w rozbudowanym oświetleniu podjazdu lub zasilaniu budynków gospodarczych. Zamiast obciążać słaby przełącznik w korytarzu, steruje on jedynie cewką w szafce. Sam aparat umieszczony na szynie bezpiecznie załącza natomiast główne obwody o prądzie znamionowym rzędu 20 A czy 25 A. Identyczny mechanizm sprawdza się w przypadku elektrycznego ogrzewania podłogowego. Miejscowy termostat wysyła tylko informację o spadku temperatury, a główną pracę łączeniową wykonuje stycznik, przepuszczając prąd do mat grzewczych.

Przed zakupem konkretnego rozwiązania należy precyzyjnie ustalić wymogi danej sieci. Kluczowy jest odpowiedni prąd znamionowy dopasowany do charakterystyki urządzenia odbiorczego, a także właściwe napięcie zasilania samej cewki. Należy też sprawdzić liczbę potrzebnych torów prądowych. W standardowych szafkach rozdzielczych bez najmniejszego problemu mieści się wąski wariant jednomodułowy, który zajmuje zaledwie 17,5 milimetra szerokości.

Ważnym aspektem technicznym jest fakt, że stycznik służy wyłącznie do łączenia obwodów roboczych i bezwzględnie wymaga współpracy z niezależnym wyłącznikiem nadprądowym. Aparat ten nie posiada bowiem wewnętrznych mechanizmów chroniących instalację przed skutkami groźnych zwarć ani nagłych przeciążeń. Przy zasilaniu urządzeń o charakterze indukcyjnym warto zastosować dodatkowe elementy przeciwprzepięciowe instalowane bezpośrednio przy cewce, na przykład układy RC lub specjalne warystory, które skutecznie ograniczają niebezpieczne piki napięciowe w momencie przełączenia.

Częstym błędem podczas amatorskiego planowania elementów w szafce sterowniczej bywa mylenie stycznika z klasycznym przekaźnikiem elektromagnetycznym. Choć popularne przekaźniki instalacyjne również mogą z powodzeniem obsługiwać prądy obciążenia rzędu 16 A, prawdziwa różnica leży w konstrukcji całego mechanizmu. Wynika ona bezpośrednio z odmiennej kategorii użytkowania i znacznie większej zdolności do ciągłej pracy z bardzo wymagającymi obciążeniami, w tym z silnikami. Styczniki modułowe posiadają skuteczniejsze systemy szybkiego gaszenia łuku elektrycznego. Ze względów bezpieczeństwa precyzyjny dobór aparatury oraz jej fizyczne podłączenie w rozdzielnicy powinien zawsze wykonać wykwalifikowany elektryk z uprawnieniami.

Zastosowanie odpowiednio dobranego aparatu łączeniowego wprowadza czytelny porządek w sterowaniu urządzeniami, skutecznie rozdzielając delikatny obwód poleceń od mocno obciążonego układu siłowego. Jego obecność ma największe uzasadnienie w miejscach, gdzie stale pracują odbiorniki o dużym poborze prądu lub gdy specyfika budynku wymusza zautomatyzowane kontrolowanie wielu stref naraz. Przemyślany schemat całkowicie zdejmuje obciążenie z drobnych czujników naściennych, co od razu zauważalnie wydłuża bezawaryjną żywotność całego osprzętu w budynku. Prawidłowo skompletowana rozdzielnica staje się tym samym solidnym fundamentem każdej funkcjonalnej instalacji.
