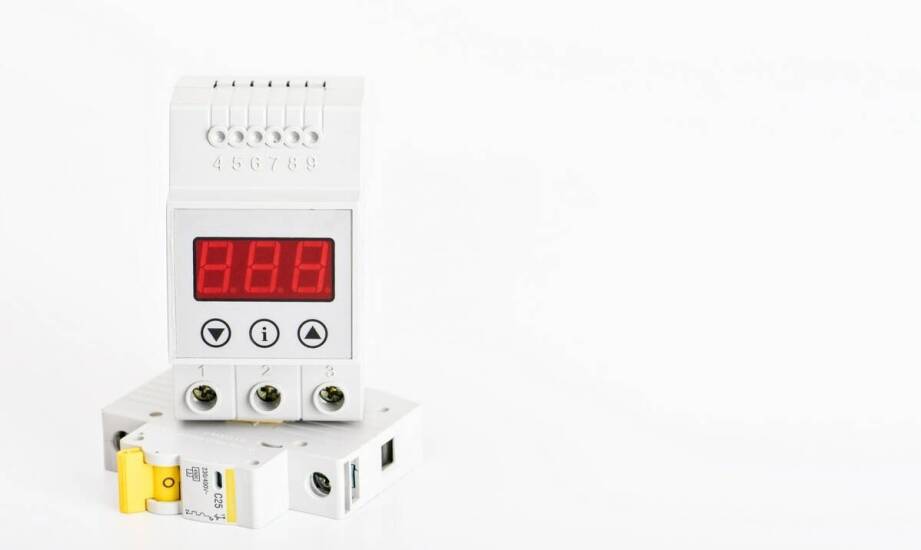

Kiedy programator czasowy DIN rzeczywiście pasuje do konkretnego obwodu

Automatyczne sterowanie oświetleniem w ogrodzie, na podjeździe czy w witrynie sklepowej często wymaga regularnego włączania i wyłączania o stałych porach. Ręczna obsługa jest kłopotliwa i zawodna. Programator czasowy montowany na szynie DIN to proste i skuteczne rozwiązanie tego problemu. Urządzenie automatyzuje cykliczne załączanie i wyłączanie obwodu według precyzyjnie ustalonego harmonogramu. Dzięki temu nie trzeba pamiętać o gaszeniu świateł czy wyłączaniu innych odbiorników, co pozwala świadomie zarządzać zużyciem energii elektrycznej i obniżać rachunki.

Jak dopasować programator do obwodu?

Kluczowym czynnikiem dla stabilnej i długotrwałej pracy programatora jest prawidłowe dopasowanie go do typu obciążenia w obwodzie. Aparaty te są projektowane głównie do sterowania obciążeniami o charakterze rezystancyjnym, takimi jak klasyczne żarówki, halogeny czy grzałki elektryczne. Dla takich odbiorników standardowy przekaźnik w programatorze bez problemu wytrzymuje prąd do 16 A, co odpowiada mocy 3600 W. Problem pojawia się przy odbiornikach indukcyjnych (silniki, transformatory, zasilacze LED) i pojemnościowych. W momencie ich załączania powstaje duży prąd rozruchowy, który powoduje iskrzenie na stykach przekaźnika, prowadząc do ich szybkiego zużycia, a nawet sklejenia. Aby temu zapobiec, w takich obwodach należy zastosować dodatkowy stycznik, który przejmie na siebie trudne warunki komutacji.

Elastyczność harmonogramu pracy zależy bezpośrednio od liczby dostępnych programów i logiki ich ustawiania. Do najprostszych zadań, takich jak jednorazowe włączenie i wyłączenie oświetlenia w ciągu doby, wystarczą podstawowe modele oferujące 16–20 programów dobowych z minimalnym krokiem czasowym jednej minuty. Jeśli jednak potrzeby są bardziej złożone, warto sięgnąć po zaawansowane urządzenia. Umożliwiają one tworzenie nawet 52–100 programów w cyklu tygodniowym, z opcją grupowania dni (np. poniedziałek–piątek, sobota–niedziela) lub wyboru pojedynczych dni tygodnia. To pozwala na przykład na inne sterowanie oświetleniem witryny sklepowej w dni robocze, a inne w weekendy.

Dzięki swojej uniwersalności programatory czasowe DIN znajdują zastosowanie w wielu obszarach domowych i komercyjnych. W oświetleniu mogą sterować iluminacją fasady budynku, podświetleniem reklam czy symulować obecność domowników podczas urlopu, cyklicznie włączając światła w różnych pomieszczeniach. W systemach grzewczych idealnie nadają się do zarządzania pracą elektrycznych podgrzewaczy wody, aby grzały ją tylko w czasie tańszej taryfy energetycznej, lub do sterowania ogrzewaniem podłogowym. W takich przypadkach zawsze należy pamiętać o zastosowaniu stycznika do odciążenia styków programatora. Urządzenia te służą także jako wyzwalacze w obwodach pomocniczych, na przykład do uruchamiania pomp cyrkulacyjnych ciepłej wody użytkowej na określone godziny w ciągu dnia, co ogranicza straty ciepła i zużycie energii.

Montaż i najczęstsze problemy

Montaż programatora jest typowy dla większości aparatury modułowej i nie sprawia problemów wykwalifikowanej osobie. Każdy sterownik czasowy na szynę jest wyposażony w zatrzask, który pozwala na jego szybkie i stabilne zamocowanie na standardowej szynie TH35 (DIN) w rozdzielnicy elektrycznej. Po mechanicznym osadzeniu urządzenia należy podłączyć okablowanie, pamiętając o bezwzględnym odłączeniu napięcia. Do zacisków podłącza się przewód fazowy (L) i neutralny (N) zasilające programator oraz przewody obwodu sterowanego. Centralne umiejscowienie w rozdzielnicy ułatwia integrację z innymi zabezpieczeniami, takimi jak wyłączniki nadprądowe czy różnicowoprądowe, i pozwala na przejrzyste zarządzanie całą instalacją.

Nawet po poprawnym montażu mogą pojawić się problemy z działaniem programatora, które najczęściej wynikają z prostych do wyeliminowania błędów. Pierwszym z nich jest nieprawidłowa konfiguracja – pomyłka w ustawieniu aktualnej godziny (np. AM/PM), zły wybór dni tygodnia lub po prostu brak zapisu wprowadzonego programu. Drugim, znacznie poważniejszym problemem, jest próba sterowania zbyt dużym obciążeniem bez stycznika. Przeciążenie styków prądem rozruchowym powyżej 16 A prowadzi do ich degradacji i ostatecznie do trwałego uszkodzenia przekaźnika. Warto również zwrócić uwagę na modele z podtrzymaniem bateryjnym. Brak tej funkcji oznacza, że każdy, nawet chwilowy zanik napięcia, spowoduje zresetowanie zegara i utratę zaprogramowanego harmonogramu, co czyni urządzenie bezużytecznym w instalacjach narażonych na przerwy w dostawie prądu.

Podsumowując, programator czasowy na szynę DIN to niezwykle użyteczne i ekonomiczne urządzenie, ale jego skuteczność zależy od świadomego wyboru. Jest idealnym rozwiązaniem do prostych, powtarzalnych zadań, gdzie kluczowe jest cykliczne sterowanie odbiornikami według sztywnego harmonogramu czasowego. Jego zalety docenią zarówno właściciele domów do sterowania oświetleniem zewnętrznym, jak i przedsiębiorcy automatyzujący pracę reklam czy wentylacji. Jeżeli jednak instalacja wymaga logiki warunkowej – na przykład uzależnienia działania od danych z czujników zmierzchu, ruchu czy temperatury – sam programator czasowy nie wystarczy. W takich sytuacjach problem leży w zbyt prostym projekcie układu sterowania, a rozwiązaniem będzie zastosowanie bardziej zaawansowanych sterowników PLC lub elementów systemu inteligentnego domu.
